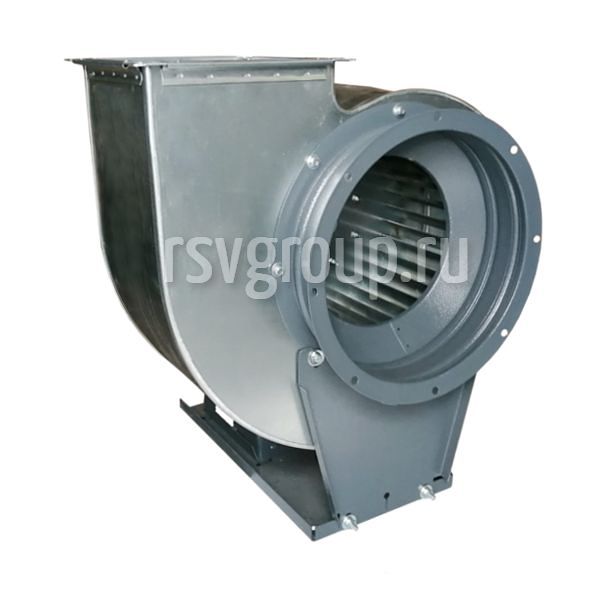

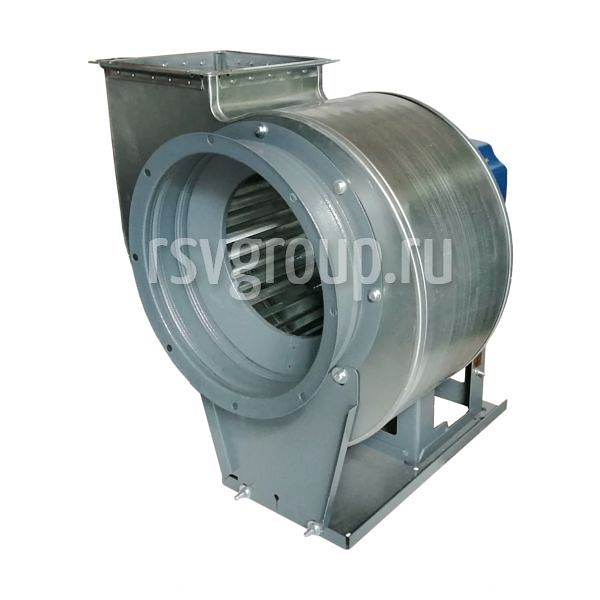

Вентилятор ВР 300-45 №6,3

Цена от: 49 918

Наличие на складе по запросу

Радиальный вентилятор среднего давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 32
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Назначение

Радиальные вентиляторы серии ВР 300-45-6,3 с колесом барабанного типа находят широкое применение в системах кондиционирования, вентиляции, а также воздушного отопления. Вентиляторы представленной серии имеют загнутые лопатки. При своей относительной компактности и минимальном уровне шума эти вентиляционные агрегаты среднего давления гарантирует достижение необходимого результата по напору и расходу воздушного потока.

В числе остальных преимуществ представленной серии:

  • Широкий расходный диапазон экономичной эксплуатации.
  • Стабильность аэродинамических параметров.
  • Надежная и современная конструкция.

Об условиях эксплуатации

Вентиляторы этой серии относятся ко II-ой и III-ей категориям размещения и предназначаются для работы в условиях умеренного, а также тропического климата. При обеспечении защиты двигателя агрегата от воздействия атмосферных проявлений в виде осадков и прямых солнечных лучей в умеренном климате данная серия оборудования может относиться к I-ой категории размещения. Вентиляторы эксплуатируются при температурном диапазоне от — 40°C до +40°C (для моделей тропических модификаций — до +45°C).

Серия включает в себя следующие вариации исполнения:

  • Общее назначение — выполнены из оцинкованной и углеродистой стали.
  • Теплостойкие общего назначения — ВР 300-45-6,3Ж2. Рассчитаны на перемещение воздушных масс температурой до 200°C.
  • Коррозиоустойчивые: выполненные из нержавеющей стали общего назначение (модель ВР 300-45-6,3К1) и теплостойкие (ВР 300-45-6,3К1Ж2).
  • Взрывозащищенные: выполненные из алюминиевых сплавов (ВР 300-45-6,3ВК3), разнородных металлов (ВР 300-45-6,3В), в том числе и теплостойкие (ВР 300-45 №6,3ВЖ2), а также коррозиоустойчивые из нержавеющей стали (ВР 300-45-6,3ВК1).
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Без сетевых элементов эксплуатация настоятельно не рекомендуется.

Особенности

Рабочая среда всасывается вентилятором через округлый патрубок, расположенный продольно вращательной оси колеса. Выброс воздушных масс осуществляется под прямым углом через патрубок квадратной формы. За счет способности корпуса вращаться относительно расположению рамы пользователь имеет возможность максимально точно выставить нужный угол наклона агрегата. Колесо с загнутыми лопастями размещено в корпусе и соединено с приводом. В зависимости от направления вращения работающего колеса по отношению к приводу вентиляторы этой серии классифицируются на две модели исполнения — правого и левого.

Характеристики

Технические характеристики ВР 300-45-6,3

Вентилятор
Исп.
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Вращение, об/мин. Мощность, кВт Тип Производ-сть, м³х1000/час Полное давление, Па Марка кол-во
ВР 300-45 №6,3
1
725 5,5 АИР132М8 7,50-12,6 790-980 214
ДО-41
5
725 7,5 АИР160S8 7,50-17,3 790-1040 256
725 11 АИР160М8 7,50-23,0 790-1020 281
725 15 А180М8 7,50-24,6 790-990 274
960 11 АИР160S6 10,1-15,6 1390-1640 268
960 15 АИР160М6 10,1-20,5 1390-1790 293
ДО-42
5
960 18,5 А180М6 10,1-24,4 1390-1820 328
960 22 А200М6 10,1-28,0 1390-1810 403
960 30 А200L6 10,1-33,1 1390-1780 410
ВР 300-45 №6,3
5
400 2,2 подбор 4,20-13,1 240-300
230 без эд
ДО-43
6
470 4 подбор 4,80-15,8 330-415
540 5,5 подбор 5,51-18,0 435-550
620 7,5 подбор 6,42-20,5 580-710
700 11 подбор 7,21-23,5 720-910
800 15 подбор 8,23-26,5 950-1200
900 22 подбор 9,31-30,0 1200-1510
1000 30 подбор 10,5-33,1 1480-1880
1100 37 подбор 11,6-36,4 1800-2400

Аэродинамические характеристики ВР 300-45 №6,3

а300-6,3-5

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 300-45 №6,3 410 633 668 441 441 472 472 720 1243 299 497 153
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм d4, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 300-45 №6,3 460 10 10 14 420 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 300-45 №6,3 1138 478 1140 420 1037 438 1483 763 976 556 1380 660
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 300-45 №6,3 1279 516 1315 595 976 420 1198 478 1280 763 1159 439
