Радиальный вентилятор среднего давления 300-45 №8 сх.5 общего и специального исполнения
- Исполнения – Н, Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
- Количество лопаток – 32
- Конструктивное исполнение – схема 5
- Дополнительно – гибкие вставки, виброизоляторы

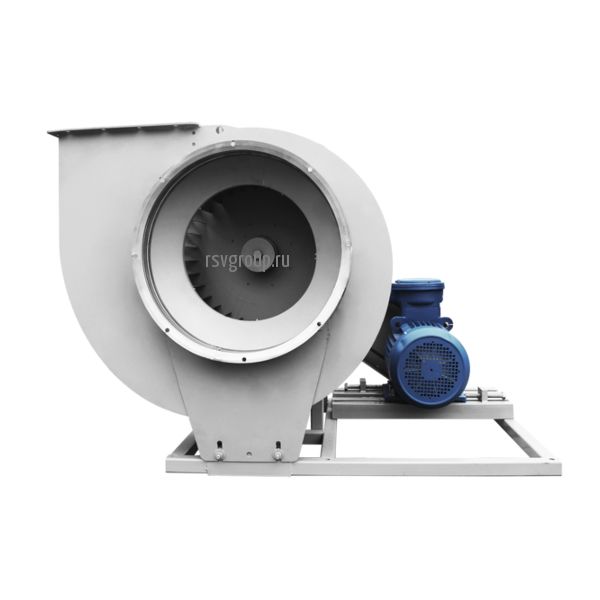

Вентилятор радиальный ВР 300-45 №8 схема 5
350 299 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Характеристики
Технические характеристики ВР 300-45-8 схема 5
|
Вентилятор
|
Исп.
|
Тип *
|
Параметры в рабочей зоне |
Масса, кг
|
Виброизоляторы | ||
| Производ-сть, м³х1000/час | Полное давление, Па | марка | кол-во | ||||
| ВР 300-45 №8 (3 кВт 300 об/мин) |
5
|
подбор | 6,25-20,1 | 220-275 |
380 без эд
|
ДО-43
|
6
|
| ВР 300-45 №8 (5,5 кВт 350 об/мин) | подбор | 7,41-24,1 | 295-375 | ||||
| ВР 300-45 №8 (7,5 кВт 400 об/мин) | подбор | 8,51-27,2 | 380-490 | ||||
| ВР 300-45 №8 (11 кВт 450 об/мин) | подбор | 9,54-30,3 | 480-610 | ||||
| ВР 300-45 №8 (15 кВт 500 об/мин) | подбор | 10,7-34,5 | 600-760 | ||||
| ВР 300-45 №8 (18,5 кВт 560 об/мин) | подбор | 11,9-98,1 | 750-960 | ||||
| ВР 300-45 №8 (22 кВт 620 об/мин) | подбор | 13,3-42,5 | 910-1190 | ||||
| ВР 300-45 №8 (30 кВт 680 об/мин) | подбор | 14,3-46,1 | 1110-1400 | ||||
| ВР 300-45 №8 (45 кВт 750 об/мин) | подбор | 16,0-51,2 | 1380-1710 | ||||
| ВР 300-45 №8 (55 кВт 820 об/мин) | подбор | 17,5-55,5 | 1600-2010 | ||||
| ВР 300-45 №8 (75 кВт 880 об/мин) | подбор | 18,2-60,0 | 1820-2480 | ||||
Аэродинамические характеристики ВР 300-45 №8
Габаритные размеры
| Вентилятор | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | C5, мм | D, мм | D1, мм | T1, мм | T2, мм | L, мм | |
| ВР 300-45-8 | 520 | 591,5 | 591,5 | 755 | 1082 | 322 | 239 | 591 | — | 803 | 850 | — | — | 1257,5 | |
| ВР 300-45-10 | 653 | 600 | 600 | 780 | 1152 | 370 | 360 | 710 | — | 1000 | 1050 | 754 | 754 | 1350 | |
| ВР 300-45-12,5 | 813 | 907 | 907 | 1025 | 1527 | 478 | 588 | 505 | 829 | 1250 | 1310 | — | — | 1690 | |
| Вентилятор | L1, мм | a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | t1, шт. | t2, шт. | n, шт. | n1, шт. | n2, шт. | n3, шт. | n4, шт. | l, мм |
| ВР 300-45-8 | 1026 | 560 | 560 | 10 | 10 | 14 | 907 | — | — | 16 | 4 | 8 | — | — | 389 |
| ВР 300-45-10 | 1376 | 698 | 696 | 11 | 12 | 14 | 1120 | 150 | 150 | 12 | 20 | 8 | 4 | 4 | 450 |
| ВР 300-45-12,5 | 1678 | 875 | 875 | 12 | 10 | 16 | 1375 | — | — | 16 | 4 | 10 | — | — | 545,5 |
|
Вентилятор
|
Пр 0º | Пр 45º | Пр 90º | ||||||
| В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
| ВР 300-45-8 | 1856 | 830 | 533 | 1780 | 754 | 963 | 1730,5 | 704,5 | 830 |
| ВР 300-45-10 | 2431 | 1055 | 660 | 2318 | 942 | 1213 | 2256 | 880 | 1055 |
| ВР 300-45-12,5 | 2980 | 1302 | 785 | 2851 | 1173 | 1476 | 2768 | 1090 | 1302 |
|
Вентилятор
|
Пр 270º | Пр 315º | Пр 0º Спец. | ||||||
| В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
| ВР 300-45-8 | 1559 | 533 | 606 | 1989 | 963 | 556,5 | 1632 | 606 | 533 |
| ВР 300-45-10 | 2036 | 660 | 755 | 2588 | 1213 | 693 | 2131 | 755 | 660 |
| ВР 300-45-12,5 | 2463 | 785 | 925 | 3154 | 1590,5 | 843 | 2227 | 925 | 785 |
|
Вентилятор
|
Пр 45º Спец. | Пр 90º Спец. | Пр 135º Спец. | ||||||
| В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | В, мм | b, мм | H, мм | |
| ВР 300-45-8 | 1583 | 556,5 | 963 | 1559 | 533 | 830 | 1989 | 963 | 754 |
| ВР 300-45-10 | 2068 | 692 | 1213 | 2036 | 660 | 1055 | 2588 | 1213 | 942 |
| ВР 300-45-12,5 | 2521 | 843 | 1476 | 2463 | 785 | 1302 | 3154 | 1476 | 1173 |
Описание
Назначение
Радиальные вентиляторы серии ВР 300-45-8 схема 5 с колесом барабанного типа и ременной передачей находят широкое применение в системах кондиционирования, вентиляции, а также воздушного отопления. Вентиляторы представленной серии имеют загнутые лопатки. При своей относительной компактности и минимальном уровне шума эти вентиляционные агрегаты среднего давления гарантирует достижение необходимого результата по напору и расходу воздушного потока.
В числе остальных преимуществ представленной серии:
- Широкий расходный диапазон экономичной эксплуатации.
- Стабильность аэродинамических параметров.
- Надежная и современная конструкция.
Об условиях эксплуатации
Вентиляторы этой серии относятся ко II-ой и III-ей категориям размещения и предназначаются для работы в условиях умеренного, а также тропического климата. При обеспечении защиты двигателя агрегата от воздействия атмосферных проявлений в виде осадков и прямых солнечных лучей в умеренном климате данная серия оборудования может относиться к I-ой категории размещения. Вентиляторы эксплуатируются при температурном диапазоне от – 40°C до +40°C (для моделей тропических модификаций – до +45°C).
Серия включает в себя следующие вариации исполнения:
- Общее назначение — выполнены из оцинкованной и углеродистой стали.
- Теплостойкие общего назначения — ВР 300-45-8Ж2 схема 5. Рассчитаны на перемещение воздушных масс температурой до 200°C.
- Коррозиоустойчивые: выполненные из нержавеющей стали общего назначение (модель ВР 300-45-8К1 сх.5) и теплостойкие (ВР 300-45-8К1Ж2 сх.5).
- Взрывозащищенные: выполненные из алюминиевых сплавов (ВР 300-45-8ВК3), разнородных металлов (ВР 300-45-8В исполнение 5), в том числе и теплостойкие (ВР 300-45 №8ВЖ2 исп.5), а также коррозионноустойчивые из нержавеющей стали (ВР 300-45-8ВК1 сх.5).
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Без сетевых элементов эксплуатация настоятельно не рекомендуется.
Особенности
Рабочая среда всасывается вентилятором через округлый патрубок, расположенный продольно вращательной оси колеса. Выброс воздушных масс осуществляется под прямым углом через патрубок квадратной формы. За счет способности корпуса вращаться относительно расположению рамы пользователь имеет возможность максимально точно выставить нужный угол наклона агрегата. Колесо с загнутыми лопастями размещено в корпусе и соединено с приводом через ременную передачу. В зависимости от направления вращения работающего колеса по отношению к приводу вентиляторы этой серии классифицируются на две модели исполнения — правого и левого.
Оплата и доставка
Доставка по Москве и Московской области
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Доставка по России
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
Доставка в Беларусь и страны таможенного союза
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантии на оборудование
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
Сертификаты
Подключение
Подготовка вентилятора к работе и порядок работы
1. Монтаж
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.
1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.
1.3 При монтаже необходимо:
- осмотреть вентилятор, воздуховоды (при их наличии);
- убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
- проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
- проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
- проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
- заземлить двигатель и вентилятор;
- проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;
2. Пуск
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.
2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);
Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.
2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.
Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.
2.7 Проверить работу вентилятора в течение часа.
Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.
При отсутствии дефектов вентилятор включается в нормальную работу.
Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
