Радиальный вентилятор низкого давления №2,5 с двигателем 0,12 кВт общего и специального исполнения
- Исполнения – Н, Ж2, К1, К1Ж2, РР
- Количество лопаток – 12
- Конструктивное исполнение – схема 1
- Дополнительно – гибкие вставки, виброизоляторы
Вентилятор радиальный ВР 80-75-2,5 (№2,5) 0,12 кВт 1500 об/мин
14 359 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Детали
| Производительность, м³/ч | 480-980 |
|---|---|
| Полное давление, Па | 193-96 |
| Мощность электродвигателя, кВт | 0,12 |
| Частота вращения, об/мин | 1500 |
| Тип электродвигателя | 56А4 |
| Конструктивное исполнение | Схема 1 |
| Масса, кг | 22 |
| Варианты исполнения | Общепромышленное (углеродистая сталь) |
Аэродинамические характеристики
Габаритные размеры
| Вентилятор | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3,мм | F4, мм | F5, мм | F6,мм | H, мм | L max , мм | L, мм | L1, | L2, | L3, | L4, |
| ВР 80-75 № 2,5 | 162 | 257 | 292 | 175 | 175 | – | – | 197 | 197 | 320 | 521 | 165 | 265 | 32 | – | – |
| Вентилятор | L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | n , шт | n1 , отв. шт | n2 , отв. шт | n3 , отв. шт | n4 , отв. шт | |
| ВР 80-75 № 2,5 | – | 220 | – | – | 10,5 | 8 | 12 | – | – | 198 | 8 | 4 | – | – | 4 | |
|
Вентилятор
|
B, мм
|
ПР0°/Л0° |
H2, мм
|
B, мм
|
ПР45°/Л45° |
H2, мм
|
B, мм
|
ПР90°/Л90° |
H2, мм
|
|||
| B1, мм | H1, мм | B1, мм | H1, мм | B1, мм | H1, мм | |||||||
| ВР 80-75 №2,5 | 458 | 189 | 518 | 198 | 410 | 174 | 650 | 330 | 419 | 221 | 590 | 270 |
|
Вентилятор
|
B, мм
|
ПР135°/Л135° |
H2, мм
|
B, мм
|
ПР270°/Л270° |
H2, мм
|
B, мм
|
ПР315°/Л315° |
H2, мм
|
|||
| B1, мм | H1, мм | B1, мм | H1, мм | B1, мм | H1, мм | |||||||
| ВР 80-75 №2,5 | 535 | 205 | 556 | 236 | 419 | 198 | 510 | 190 | 536 | 331 | 495 | 175 |
Описание
Особенности

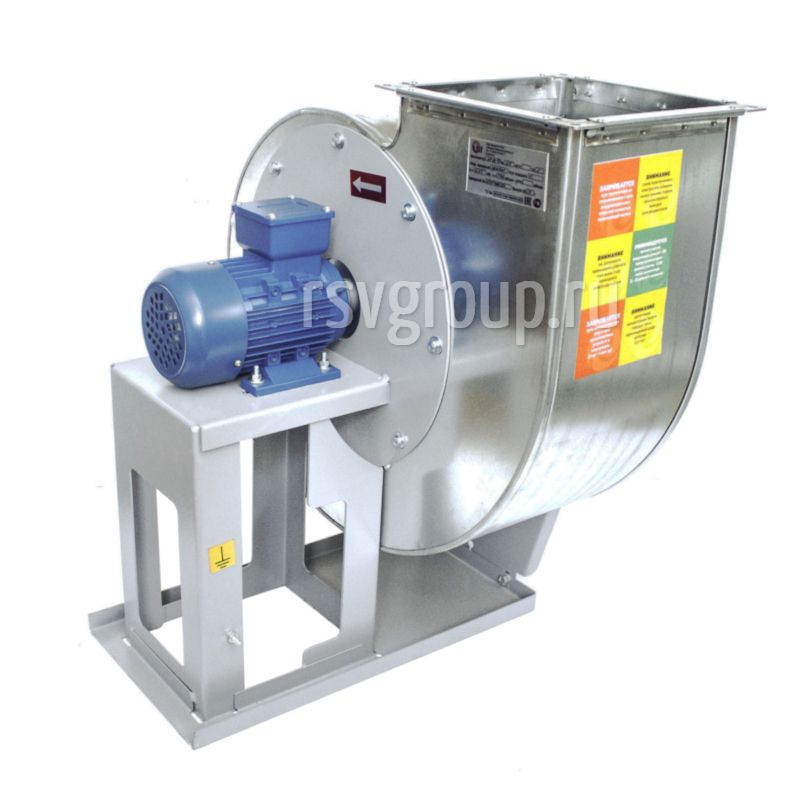

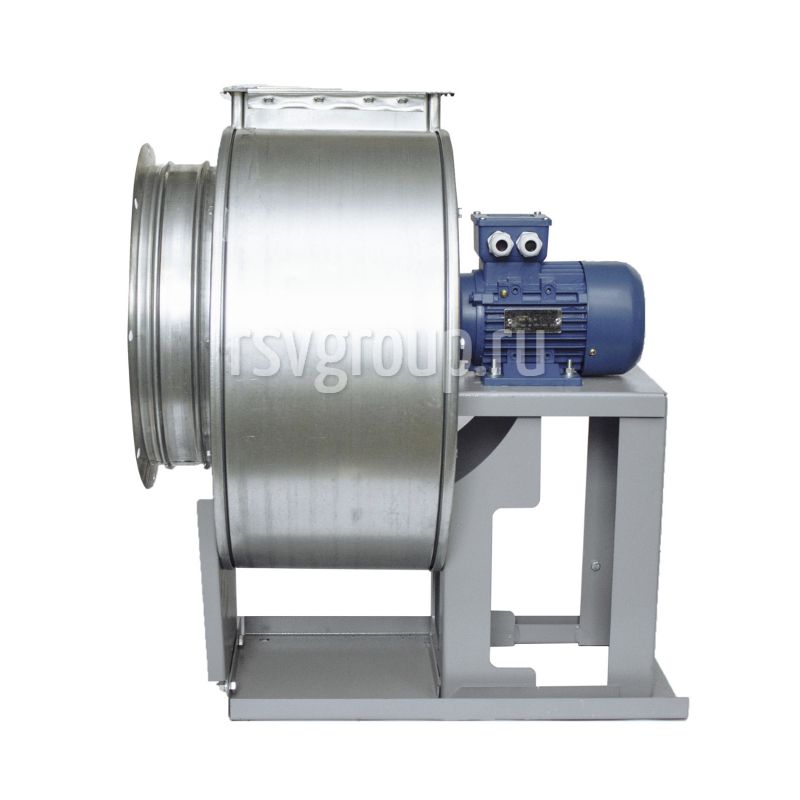

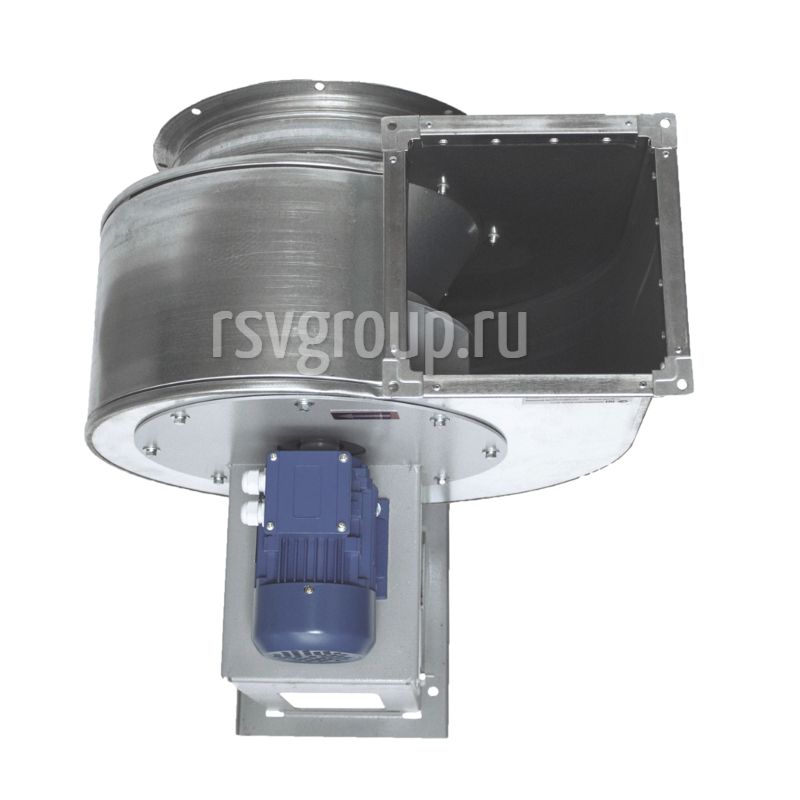

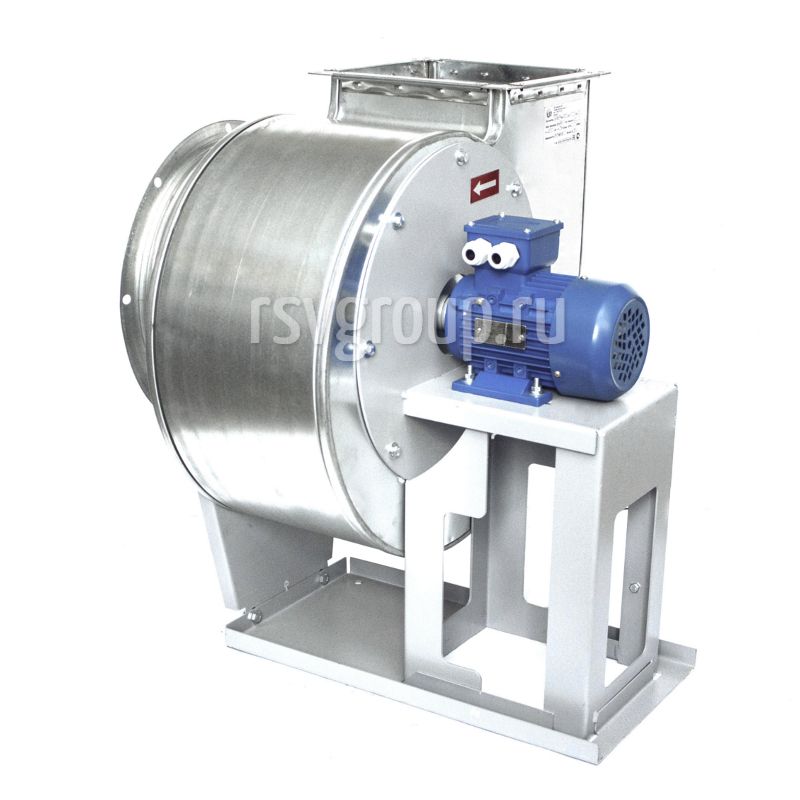

Конструкция радиального вентилятора низкого давления ВР 80-75 №2,5 0,12 кВт представляет собой моноблок. На сварной раме из стальных уголков закрепляется металлический корпус «улитка». Он имеет два патрубка (всасывание и нагнетание), на их фланцах есть специальные отверстия, позволяющие прикрепить прибор к воздуховоду сети вентиляции.

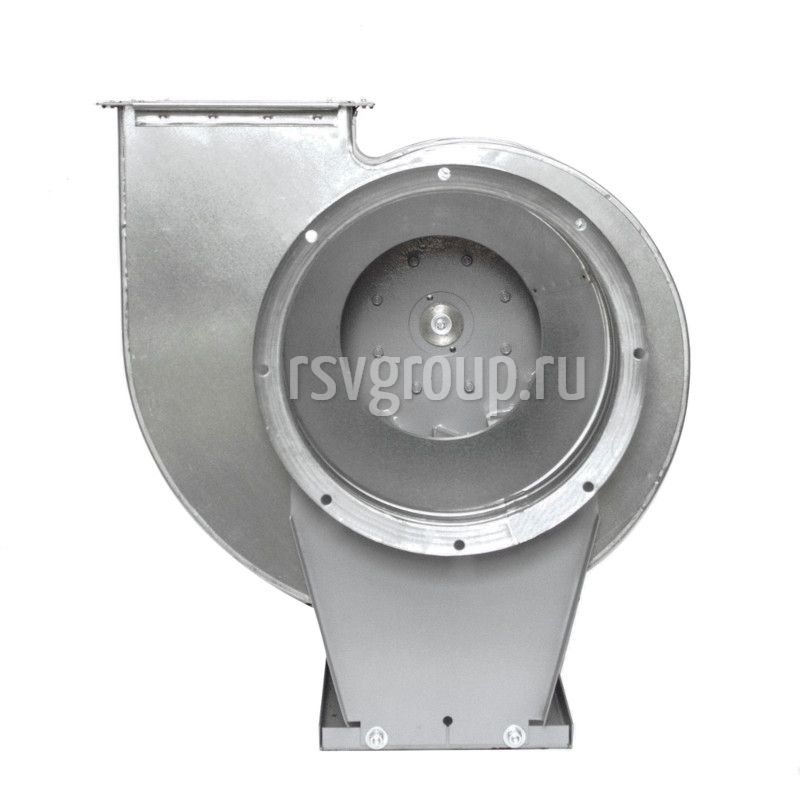

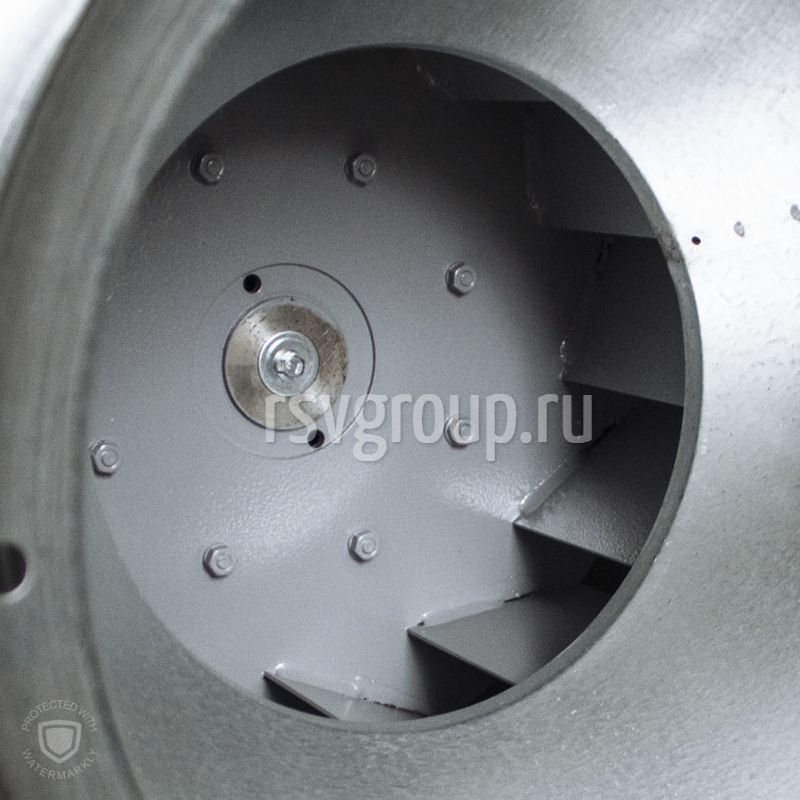

Корпус аппарата можно повернуть относительно рамы на угол от 0 до 315. Это дает возможность установить под правильным углом выходной патрубок. Рабочее колесо агрегата, оснащенное 12 загнутыми назад лопастями, размещено внутри его корпуса. Колесо может вращаться в разных направлениях, поэтому выделяют приборы правого и левого типов вращения.
В основании сварной рамы есть специальные отверстия для монтажа прибора. При установке желательно применять специальные виброизоляторы (входят в дополнительную комплектацию вентилятора).
Радиальные (центробежные) вентиляторы ВР 80-75 2,5 0,12 кВт 1500 об.мин. используются для перемещения воздуха и газов, температура которых не превышает 80°С. Количество пыли и других твердых компонентов не должно превышать 0,1г/м3, наличие волокон, взрывчатых веществ и липких компонентов не допускается.
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Использование прибора вне сети вентиляции запрещено! Включать и отключать прибор можно только при помощи пускозащитной аппаратуры, соответствующей характеристикам двигателя!
Модификации
Аппараты этой модели изготавливаются по первой (соединение рабочего колеса с двигателем напрямую) конструкционной схеме. Вентиляторы могут быть изготовлены из стали (нержавеющей ВР 80-75-2,5К1 или углеродистой), сплава на основе алюминия ВР 80-75-2,5ВК3 или же нескольких разных металлов ВР 80-75-2,5В. Так же производятся особые жаростойкие вентиляторы ВР 80-75-2,5Ж2.
Оплата и доставка
Доставка по Москве и Московской области
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Доставка по России
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
Доставка в Беларусь и страны таможенного союза
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантии на оборудование
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
Сертификаты
Подключение
Подготовка вентилятора к работе и порядок работы
1. Монтаж
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.
1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.
1.3 При монтаже необходимо:
- осмотреть вентилятор, воздуховоды (при их наличии);
- убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
- проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
- проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
- проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
- заземлить двигатель и вентилятор;
- проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;
2. Пуск
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.
2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);
Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.
2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.
Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.
2.7 Проверить работу вентилятора в течение часа.
Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.
При отсутствии дефектов вентилятор включается в нормальную работу.
Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
