Вентилятор ВР 86-77 №12,5

Цена от: 159 963

Наличие на складе по запросу

Радиальный вентилятор низкого давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 12
  • Конструктивное исполнение — схема 1, 5
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Особенности

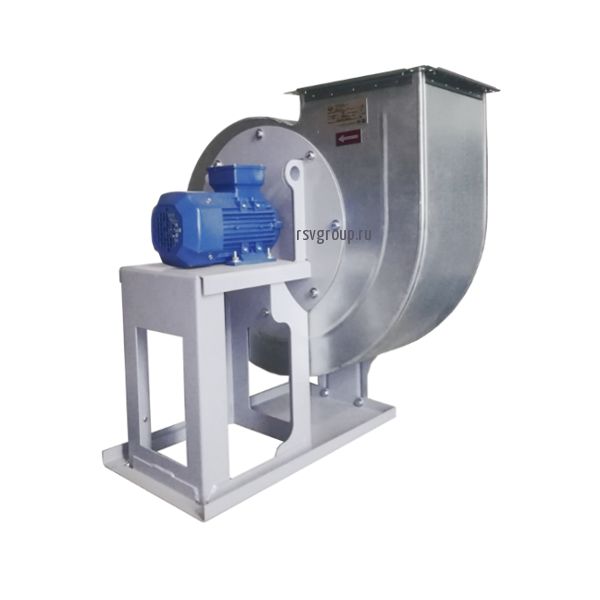

Вентилятор низкого давления радиальный модели ВР 86-77 №12,5 устроен следующим образом. В «улитке» (специальном кожухе) размещено рабочее колесо, состоящее из 12 лопаток. Во время вращения колеса между лопатками проникает воздух, движется к его краям благодаря центробежной силе и выходит через нагнетательное отверстие.

Колесо сделано в виде полого цилиндра, на поверхности которого через равные промежутки, параллельно оси вращения колеса закреплены специальные лопатки. Колесо устанавливают на вал электропривода и закрепляется на нем при помощи болта.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Корпус аппарата является поворотным. Его можно закрепить под разным углом в одном из 6 возможных положений с шагом в 45.

Модификации

Вентилятор укомплектован асинхронными электродвигателями как общепромышленными, так и взрывозащищенными с частотой 50 Гц, рассчитанными на напряжение 380 В (380/220). Двигатели обладают различной мощностью и могут вращаться с разной частотой, что позволяет расширить выбор аэродинамических характеристик прибора.

Двигатель и корпус прибора закрепляется на специальной раме. Сварная рама производится из гнутого металлического профиля. Вентилятор ВР 86-77-12,5 конструируют как по 1 схеме (прямое соединение рабочего колеса и двигателя), так и по 5 (соединение с помощью ременного привода).

По просьбе заказчика аппарат может быть укомплектован виброизоляторами (их необходимо устанавливать между основанием и рамой прибора) и гибкими вставками. Данные вентиляторы могут быть изготовлены из нержавеющей (ВР 86-77-12,5К1) или углеродистой стали, алюминиевого сплава (ВР 86-77-12,5ВК3) или из нескольких различных материалов (ВР 86-77-12,5В).

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Вентиляторы этой серии предназначены для перемещения воздуха, содержащего не более 0,1 г липких компонентов, волокон и пыли в 1 м3. В воздухе недопустимо наличие взрывчатых веществ!

Характеристики

Технические характеристики вентилятора ВР 86-77-12,5

Марка
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВР 86-77 №12,5
1
0,9 725 15 180М8 237,-54,6 980-385 1180
ДО-44
6
0,95 725 18,5 200М8 33,7-58,1 1170-590 1490
1 725 22 200L8 31,1-61,5 1350-700 1380
1,05 725 30 225M8 34,1-69,1 1600-750 1410
1,1 725 37 250S8 34,1-70,5 1870-895 1430
ВР 86-77 №12,5
5
1
385 3 подбор 13,7-33,5 375-154 1180
ДО-44
6
425 4 подбор 14,8-36,1 455-190 1210
475 5,5 подбор 16,5-40,1 580-245 1240
535 7,5 подбор 18,6-45,1 730-300 1270
605 11 подбор 21,8-52,1 920-380 980
675 15 подбор 23,5-58,1 1180-470 1020
720 18,5 подбор 25,1-61,1 1310-540 1050
765 22 подбор 26,7-65,1 1490-610 1100
850 30 подбор 29,8-71,4 1820-750 1150

Аэродинамические характеристики вентилятора ВР 86-77 №12,5 исп.1

а12,5

а12,5-2

Аэродинамические характеристики вентилятора ВР 86-77 №12,5 исп.5

а12,5-5

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм L, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 86-77 №12,5 813 1250 1310 875 875 906 906 1350 1826 407 268 407
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 86-77 №12,5 1260 14 10 800 16 4 6

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 86-77 №12,5 2204 924 2150 800 2015 842 2820 1470 1890 1090 2630 1280
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 86-77 №12,5 2478 1007 2523 1173 1890 800 2275 925 2478 1470 2192 842

габ8677сх5-1
габ8677сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм
№6,3 410 633 668 441 441 472 472 720 1202 299 229 229 602
№8 520 803 850 560 560 592 592 907 1322 388 161 161 239
№10 650 1000 1040 700 700 754 754 1237 1455 452 223 223 345
№12,5 813 1250 1310 875 875 906 906 1375 1745 546 294 294 505
Вентилятор L4, мм L5, мм S, мм S1, мм S2, мм d, мм d1, мм d4, мм h, мм nотв., шт n1отв., шт n4отв., шт
№6,3 977 460 206 10 10 14 420 8 4 6
№8 591 591 1082 1082 754 12 10 14 533 16 4 8
№10 726 318 1237 1237 828 12 10 16 646 16 4 10
№12,5 322 825 1412 1412 920 14 10 16 800 16 4 10

8677сх5угл
8677сх5угсп

№ вентилятора
ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1512 660 1140 420 1446 595 1483 763 1407 556 1380 660
8 1856 830 1440 533 1780 754 1870 963 1730 704 1737 830
10 2374 1030 1883 646 2283 939 2421 1184 2218 874 2267 1030
12,5 2960 1280 2175 800 2850 1173 2845 1470 2768 1090 2653 1280
№ вентилятора
ПР270°/ЛЕВ270° ПР315°/ЛЕВ315° ПР0°/ЛЕВ0°/СПЕЦ.
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1271 420 1198 478 1614 763 1159 439 1328 477 1140 420
8 1559 533 1512 605 1989 963 1463 556 1632 606 1440 533
10 1990 646 1982 745 2528 1184 1917 680 2088 745 1883 646
12,5 2478 800 2300 925 2148 1470 2218 843 2604 925 2175 800
№ вентилятора
ПР45°/ЛЕВ45°/СПЕЦ. ПР90°/ЛЕВ90°/СПЕЦ. ПР135°/ЛЕВ135°/СПЕЦ.
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1288 437 1483 763 1271 420 1380 660 1614 763 1315 595
8 1582 556 1870 963 1559 533 1737 830 1989 963 1661 754
10 2024 680 2421 1184 1990 646 2267 1030 2528 1184 2176 939
12,5 2520 842 2845 1470 2478 800 2653 1280 3148 1470 2548 1173

/>
