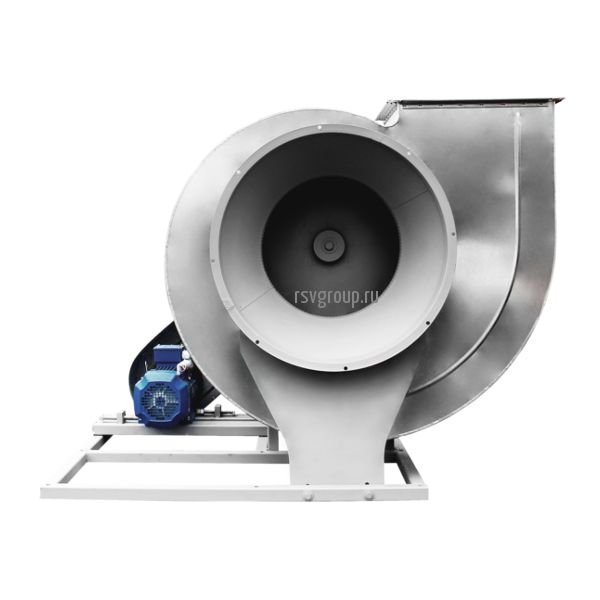

Радиальный вентилятор низкого давления №12,5 на ременной передаче с электродвигателем 7,5 кВт общего и специального исполнения
- Количество лопаток – 12
- Конструктивное исполнение – схема 5
- Дополнительно – гибкие вставки, виброизоляторы
Вентилятор радиальный ВР 86-77-12,5 (№12,5) 7,5 кВт 750 об/мин схема 5
392 149 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Детали
| Производительность, м³/ч | 18600-45100 |
|---|---|
| Полное давление, Па | 730-300 |
| Мощность электродвигателя, кВт | 7,5 |
| Частота вращения электродвигателя, об/мин | 750 |
| Частота вращения РК, об/мин | 535 |
| Конструктивное исполнение | Схема 5 |
| Масса, кг | 1270 |
| Варианты исполнения | Общепромышленное (углеродистая сталь) |
Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВР 86-77 №12,5 исп.5
Габаритные размеры
| Вентилятор | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм |
| №12,5 | 813 | 1250 | 1310 | 875 | 875 | 906 | 906 | 1375 | 1745 | 546 | 294 | 294 | 505 |
| Вентилятор | L4, мм | L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d4, мм | h, мм | nотв., шт | n1отв., шт | n4отв., шт | |
| №12,5 | 322 | 825 | 1412 | 1412 | 920 | 14 | 10 | 16 | 800 | 16 | 4 | 10 | |
|
№ вентилятора
|
ПР0°/ЛЕВ0° | ПР45°/ЛЕВ45° | ПР90°/ЛЕВ90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
| 12,5 | 2960 | 1280 | 2175 | 800 | 2850 | 1173 | 2845 | 1173 | 2845 | 1090 | 2653 | 1280 |
|
№ вентилятора
|
ПР270°/ЛЕВ270° | ПР315°/ЛЕВ315° | ПР0°/ЛЕВ0°/СПЕЦ. | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
| 12,5 | 2478 | 800 | 2300 | 925 | 2148 | 1470 | 2218 | 843 | 2604 | 925 | 2175 | 800 |
|
№ вентилятора
|
ПР45°/ЛЕВ45°/СПЕЦ. | ПР90°/ЛЕВ90°/СПЕЦ. | ПР135°/ЛЕВ135°/СПЕЦ. | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
| 12,5 | 2520 | 842 | 2845 | 1470 | 2478 | 800 | 2653 | 1280 | 3148 | 1470 | 2548 | 1173 |
Описание
Особенности
Вентилятор низкого давления радиальный ВР 86-77 №12,5 схема 5 7,5 кВт устроен следующим образом. В «улитке» (специальном кожухе) размещено рабочее колесо, состоящее из 12 лопаток. Во время вращения колеса между лопатками проникает воздух, движется к его краям благодаря центробежной силе и выходит через нагнетательное отверстие.
Колесо сделано в виде полого цилиндра, на поверхности которого через равные промежутки, параллельно оси вращения колеса закреплены специальные лопатки. Колесо устанавливают на вал электропривода и закрепляется на нем при помощи болта.
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Корпус аппарата является поворотным. Его можно закрепить под разным углом в одном из 6 возможных положений с шагом в 45.
Модификации
Вентилятор укомплектован асинхронными электродвигателями как общепромышленными, так и взрывозащищенными с частотой 50 Гц, рассчитанными на напряжение 380 В (380/220). Двигатели обладают различной мощностью и могут вращаться с разной частотой, что позволяет расширить выбор аэродинамических характеристик прибора.
Двигатель и корпус прибора закрепляется на специальной раме. Сварная рама производится из гнутого металлического профиля. Вентилятор ВР 86-77-12,5 с двигателем 7,5кВт 750 об/мин конструируют по 5 схеме (рабочее колесо соединяется с двигателем через ременную передачу).
По просьбе заказчика аппарат может быть укомплектован виброизоляторами (их необходимо устанавливать между основанием и рамой прибора) и гибкими вставками. Данные вентиляторы могут быть изготовлены из нержавеющей (ВР 86-77-12,5К1 Сх.5) или углеродистой стали.
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Вентиляторы этой серии предназначены для перемещения воздуха, содержащего не более 0,1 г липких компонентов, волокон и пыли в 1 м3. В воздухе недопустимо наличие взрывчатых веществ!
Оплата и доставка
Доставка по Москве и Московской области
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Доставка по России
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
Доставка в Беларусь и страны таможенного союза
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантии на оборудование
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
Сертификаты
Подключение
Подготовка вентилятора к работе и порядок работы
1. Монтаж
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.
1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.
1.3 При монтаже необходимо:
- осмотреть вентилятор, воздуховоды (при их наличии);
- убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
- проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
- проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
- проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
- заземлить двигатель и вентилятор;
- проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;
2. Пуск
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.
2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);
Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.
2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.
Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.
2.7 Проверить работу вентилятора в течение часа.
Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.
При отсутствии дефектов вентилятор включается в нормальную работу.
Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
