Вентилятор низкого давления №16 общего и специального исполнения
- Исполнения – Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
- Количество лопаток – 12
- Конструктивное исполнение – схема 5
- Дополнительно – гибкие вставки, виброизоляторы
713 573 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Технические характеристики вентилятора ВР 86-77-16
Вентилятор
|
Исп.
|
Диаметр колеса
|
Тип электродвигателя
|
Параметры в рабочей зоне |
Масса, кг
|
Виброизоляторы | ||
Производ-сть, 1000хм³/час | Полное давление, Па | Марка | Кол-во | |||||
ВР 86-77 №16 11 кВт 400 об/мин |
5
|
1
|
подбор | 28,5-71,4 | 680-275 | 2710 |
ДО-45
|
10
|
ВР 86-77 №16 15 кВт 445 об/мин | подбор | 33,1-79,8 | 820-340 | 2740 | ||||
ВР 86-77 №16 18,5 кВт 480 об/мин | подбор | 35,1-85,1 | 950-395 | 2805 | ||||
ВР 86-77 №16 22 кВт 505 об/мин | подбор | 36,8-90,1 | 1080-440 | 2830 | ||||
ВР 86-77 №16 30 кВт 565 об/мин | подбор | 42,1-100,0 | 1350-545 | 2840 | ||||
ВР 86-77 №16 37 кВт 610 об/мин | подбор | 44,8-108,1 | 1580-630 | 2990 | ||||
ВР 86-77 №16 45 кВт 650 об/мин | подбор | 47,5-118,1 | 1750-720 | 3015 | ||||
ВР 86-77 №16 55 кВт 700 об/мин | подбор | 50,8-126,1 | 2020-830 | 3190 |

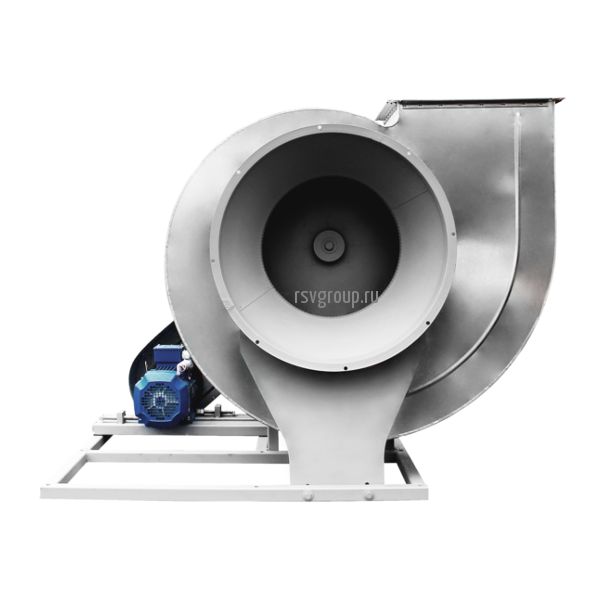

Вентилятор низкого давления радиальный модели ВР 86-77 №16 устроен следующим образом. В «улитке» (специальном кожухе) размещено рабочее колесо, состоящее из 12 лопаток. Во время вращения колеса между лопатками проникает воздух, движется к его краям благодаря центробежной силе и выходит через нагнетательное отверстие.
Колесо сделано в виде полого цилиндра, на поверхности которого через равные промежутки, параллельно оси вращения колеса закреплены специальные лопатки. Колесо устанавливают на вал электропривода и закрепляется на нем при помощи болта.
Вентилятор укомплектован асинхронными электродвигателями как общепромышленными, так и взрывозащищенными с частотой 50 Гц, рассчитанными на напряжение 380 В (380/220). Двигатели обладают различной мощностью и могут вращаться с разной частотой, что позволяет расширить выбор аэродинамических характеристик прибора.
Двигатель и корпус прибора закрепляется на специальной раме. Сварная рама производится из гнутого металлического профиля. Вентилятор ВР 86-77-16 конструируют как по схеме 5 (соединение с помощью ременного привода).
По просьбе заказчика аппарат может быть укомплектован виброизоляторами (их необходимо устанавливать между основанием и рамой прибора) и гибкими вставками. Данные вентиляторы могут быть изготовлены из нержавеющей (ВР 86-77-16К1) или углеродистой стали, алюминиевого сплава (ВР 86-77-16ВК3) или из нескольких различных материалов (ВР 86-77-16В).
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Услуги транспортной компании оплачивает клиент
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов. 1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
