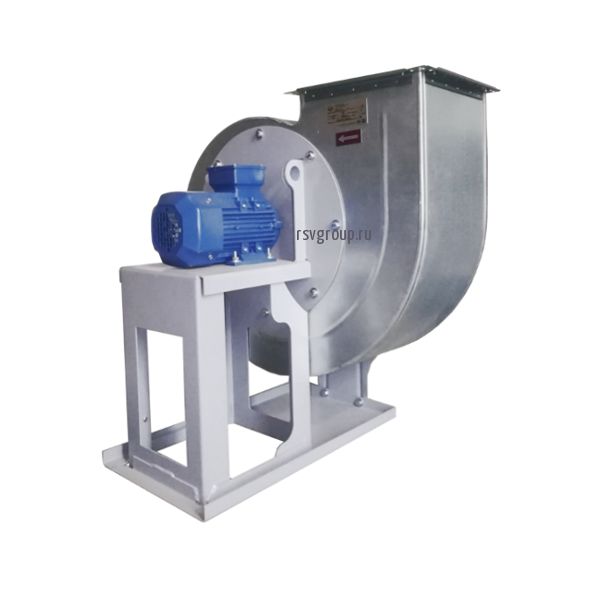

Вентилятор ВР 86-77 №3,15

Цена от: 11 074
8 859

В наличии

Радиальный вентилятор низкого давления общего и специального исполнения

Варианты исполнения:

  • —        Общепромышленное
  • Ж2 — Общепромышленное теплостойкое
  • К1 — Коррозионностойкое
  • К1Ж2 — Коррозионностойкое теплостойкое
  • В — Взрывозащищенное
  • ВЖ2 — Взрывозащищенное теплостойкое
  • ВК1 — Взрывозащищенное коррозионностойкое
  • ВК3 — Взрывозащищенное (алюминиевые сплавы)

Категория:

Особенности

Вентилятор низкого давления радиальный  ВР 86-77 №3,15 устроен следующим образом. В «улитке» (специальном кожухе) размещено рабочее колесо, состоящее из 12 лопаток. Во время вращения колеса между лопатками проникает воздух, движется к его краям благодаря центробежной силе и выходит через нагнетательное отверстие.

Колесо сделано в виде полого цилиндра, на поверхности которого через равные промежутки, параллельно оси вращения колеса закреплены специальные лопатки. Колесо устанавливают на вал электропривода и закрепляется на нем при помощи болта.

Корпус аппарата является поворотным. Его можно закрепить под разным углом в одном из 6 возможных положений с шагом в 45.

Модификации

Вентилятор укомплектован асинхронными электродвигателями как общепромышленными, так и взрывозащищенными с частотой 50 Гц, рассчитанными на напряжение 380 В (380/220). Двигатели обладают различной мощностью и могут вращаться с разной частотой, что позволяет расширить выбор аэродинамических характеристик прибора.

Двигатель и корпус прибора закрепляется на специальной раме. Сварная рама производится из гнутого металлического профиля. Вентилятор ВР 86-77-3,15 конструируют как по 1 схеме (прямое соединение рабочего колеса и двигателя).

По просьбе заказчика аппарат может быть укомплектован виброизоляторами (их необходимо устанавливать между основанием и рамой прибора) и гибкими вставками. Данные вентиляторы могут быть изготовлены из нержавеющей (ВР 86-77-3,15К1) или углеродистой стали, алюминиевого сплава (ВР 86-77-3,15ВК3) или из нескольких различных материалов (ВР 86-77-3,15В).

Важно! Вентиляторы этой серии предназначены для перемещения воздуха, содержащего не более 0,1 г липких компонентов, волокон и пыли в 1 м3. В воздухе недопустимо наличие взрывчатых веществ!

Характеристики

Технические характеристики вентилятора ВР 86-77-3,15

Марка
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВР 86-77 №3,15
1
0,9
1450 0,18 56В4 0,75-1,79 230-90 29
ДО-38
4
2900 1,1 71В2 1,44-3,5 900-360 30
0,95
1450 0,18 56В4 1,03-1,82 275-138 30
2900 1,5 80А2 2,1-3,7 1100-550 30
1
1450 0,25 63А4 1,0-1,95 315-163 30
2900 1,5 80А2 2,0-3,75 1250-650 34
1,05
1450 0,37 63В4 1,08-2,25 375-178 30
2900 2,2 80В2 2,17-4,5 1500-700 40
1,1
1450 0,37 63В4 1,1-2,25 445-210 30
2900 2,2 80В2 2,2-4,51 1790-820 40

Аэродинамические характеристики вентилятора ВР 86-77 №3,15

а3,15

а3,15-2

Габаритные размеры

86-77 габариты

86-77 размеры

86-77 наклон

86-77 размеры наклон
