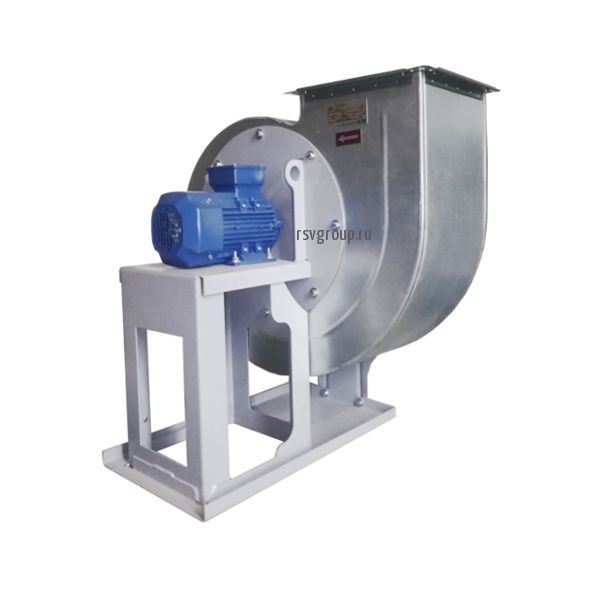

Вентилятор ВР 86-77 №4

Цена от: 13 274

В наличии

Радиальный вентилятор низкого давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 12
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Особенности

Вентилятор низкого давления радиальный  ВР 86-77 №4 устроен следующим образом. В «улитке» (специальном кожухе) размещено рабочее колесо, состоящее из 12 лопаток. Во время вращения колеса между лопатками проникает воздух, движется к его краям благодаря центробежной силе и выходит через нагнетательное отверстие.

Колесо сделано в виде полого цилиндра, на поверхности которого через равные промежутки, параллельно оси вращения колеса закреплены специальные лопатки. Колесо устанавливают на вал электропривода и закрепляется на нем при помощи болта.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Корпус аппарата является поворотным. Его можно закрепить под разным углом в одном из 6 возможных положений с шагом в 45.

Модификации

Вентилятор укомплектован асинхронными электродвигателями как общепромышленными, так и взрывозащищенными с частотой 50 Гц, рассчитанными на напряжение 380 В (380/220). Двигатели обладают различной мощностью и могут вращаться с разной частотой, что позволяет расширить выбор аэродинамических характеристик прибора.

Двигатель и корпус прибора закрепляется на специальной раме. Сварная рама производится из гнутого металлического профиля. Вентилятор ВР 86-77-4 конструируют как по 1 схеме (прямое соединение рабочего колеса и двигателя).

По просьбе заказчика аппарат может быть укомплектован виброизоляторами (их необходимо устанавливать между основанием и рамой прибора) и гибкими вставками. Данные вентиляторы могут быть изготовлены из нержавеющей (ВР 86-77-4К1) или углеродистой стали, алюминиевого сплава (ВР 86-77-4ВК3) или из нескольких различных материалов (ВР 86-77-4В).

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Вентиляторы этой серии предназначены для перемещения воздуха, содержащего не более 0,1 г липких компонентов, волокон и пыли в 1 м3. В воздухе недопустимо наличие взрывчатых веществ!

Характеристики

Технические характеристики вентилятора ВР 86-77-4

Марка
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВР 86-77 №4
1
0,9
960 0,18 63А6 1,03-2,4 167-68 52,1
ДО-39
4
1450 0,55 71А4 1,55-3,58 375-155 52
0,95
960 0,18 63А6 1,43-2,5 205-105 51,5
1450 0,55 71А4 2,2-3,75 460-240 52,5
1
960 0,25 63В6 1,25-2,95 230-130 51,5
1450 0,75 71В4 1,85-4,3 520-290 54,8
2900 5,5 100L2 3,8-8,8 2100-1190 72,2
1,05
960 0,37 71A6 1,5-3,0 280-130 51,5
1450 1,1 80A4 2,2-4,5 610-300 54,8
2900 7,5 112M2 4,3-9,1 2500-1250 89,9
1,1
960 0,37 71A6 1,45-3,1 325-175 50,1
1450 1,1 80F4 2,2-4,6 750-350 54,8
2900 7,5 112M2 4,4-9,2 2950-1400 89,8

Аэродинамические характеристики вентилятора ВР 86-77 №4

а4

а4-2

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм L, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 86-77 №4 260 405 440 280 280 312 312 520 763 218 386 114
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 86-77 №4 290 10,5 10 12 291 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 86-77 №4 732 302 811 291 656 279 1029 509 644 353 950 430
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 86-77 №4 826 328 898 378 644 291 823 304 838 509 799 279
