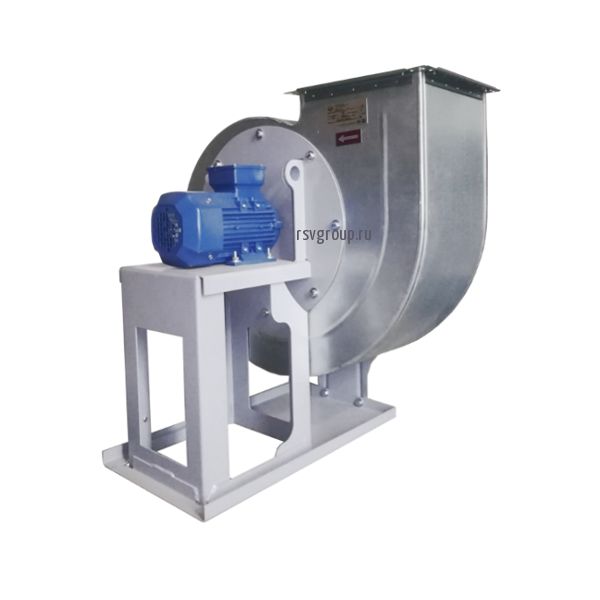

Вентилятор ВР 86-77 №6,3

Цена от: 31 414
25 131

Наличие на складе по запросу

Радиальный вентилятор низкого давления общего и специального исполнения

Варианты исполнения:

  • —        Общепромышленное
  • Ж2 — Общепромышленное теплостойкое
  • К1 — Коррозионностойкое
  • К1Ж2 — Коррозионностойкое теплостойкое
  • В — Взрывозащищенное
  • ВЖ2 — Взрывозащищенное теплостойкое
  • ВК1 — Взрывозащищенное коррозионностойкое
  • ВК3 — Взрывозащищенное (алюминиевые сплавы)

Категория:

Особенности

Вентилятор низкого давления радиальный ВР 86-77 №6,3 устроен следующим образом. В «улитке» (специальном кожухе) размещено рабочее колесо, состоящее из 12 лопаток. Во время вращения колеса между лопатками проникает воздух, движется к его краям благодаря центробежной силе и выходит через нагнетательное отверстие.

Колесо сделано в виде полого цилиндра, на поверхности которого через равные промежутки, параллельно оси вращения колеса закреплены специальные лопатки. Колесо устанавливают на вал электропривода и закрепляется на нем при помощи болта.

Корпус аппарата является поворотным. Его можно закрепить под разным углом в одном из 6 возможных положений с шагом в 45.

Модификации

Вентилятор укомплектован асинхронными электродвигателями как общепромышленными, так и взрывозащищенными с частотой 50 Гц, рассчитанными на напряжение 380 В (380/220). Двигатели обладают различной мощностью и могут вращаться с разной частотой, что позволяет расширить выбор аэродинамических характеристик прибора.

Двигатель и корпус прибора закрепляется на специальной раме. Сварная рама производится из гнутого металлического профиля. Вентилятор ВР 86-77-6,3 конструируют как по 1 схеме (прямое соединение рабочего колеса и двигателя), так и по 5 (соединение с помощью ременного привода).

По просьбе заказчика аппарат может быть укомплектован виброизоляторами (их необходимо устанавливать между основанием и рамой прибора) и гибкими вставками. Данные вентиляторы могут быть изготовлены из нержавеющей (ВР 86-77-6,3К1) или углеродистой стали, алюминиевого сплава (ВР 86-77-6,3ВК3) или из нескольких различных материалов (ВР 86-77-6,3В).

Важно! Вентиляторы этой серии предназначены для перемещения воздуха, содержащего не более 0,1 г липких компонентов, волокон и пыли в 1 м3. В воздухе недопустимо наличие взрывчатых веществ!

Характеристики

Технические характеристики вентилятора ВР 86-77-6,3

Марка
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВР 86-77 №6,3
1
0,9
960 1,1 80В6 4,0-9,2 430-170 190
ДО-41
5
1450 4 100L4 6,0-14,0 980-390 175
0,95
960 1,5 90L6 5,6-8,8 520-260 161
1450 5,5 112M4 8,5-12,8 1190-600 178
1
960 2,2 100L6 5,2-10,5 600-310 162
1450 5,5 112M4 8,0-15,8 1280-710 178
1,05
960 2,2 100L6 5,6-11,8 720-340 163
1450 7,5 132S4 8,5-17,8 1650-770 201
1,1
960 3 112MA6 5,85-12,0 830-400 180
1450 11 1324 8,7-18,0 1900-900 201
ВР 86-77 №6,3
5
1
660 0,55 подбор 2,9-7,1 275-118 218
ДО-40
5
735 0,75 подбор 3,25-8,0 350-144 229
855 1,1 подбор 3,75-9,2 470-198 237
950 1,5 подбор 4,25-10,8 580-245 243
1090 2,2 подбор 4,8-12,0 780-320 250
1215 3 подбор 5,25-13,0 950-400 268
1330 4 подбор 6,0-14,2 1180-470 264
1670 7,5 подбор 7,3-18,0 1800-750 281

Аэродинамические характеристики вентилятора ВР 86-77 №6,3 исп.1

а6,3-1

а6,3-2

Аэродинамические характеристики вентилятора ВР 86-77 №6,3 исп.5

а6,3-5

Габаритные размеры

86-77 габариты

86-77 размеры

86-77 наклон

86-77 размеры наклон

86-77 сх.5 габариты
