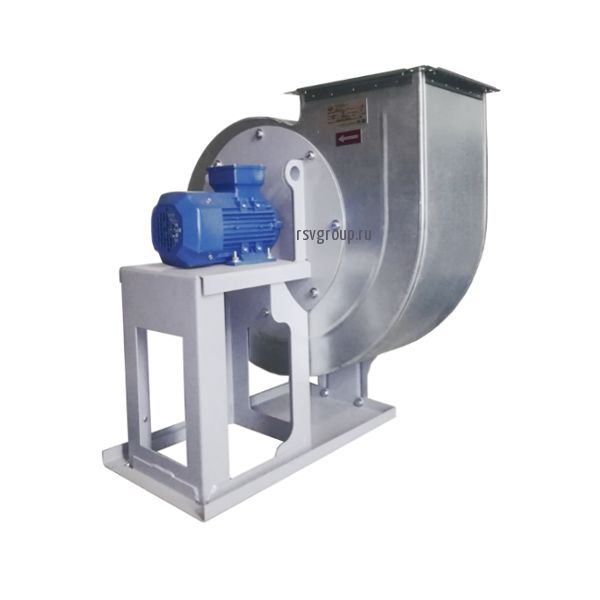

Вентилятор ВР 86-77 №8

Цена от: 56 899
45 520

Наличие на складе по запросу

Радиальный вентилятор низкого давления общего и специального исполнения

Варианты исполнения:

  • —        Общепромышленное
  • Ж2 — Общепромышленное теплостойкое
  • К1 — Коррозионностойкое
  • К1Ж2 — Коррозионностойкое теплостойкое
  • В — Взрывозащищенное
  • ВЖ2 — Взрывозащищенное теплостойкое
  • ВК1 — Взрывозащищенное коррозионностойкое
  • ВК3 — Взрывозащищенное (алюминиевые сплавы)

Категория:

Особенности

Вентилятор низкого давления радиальный ВР 86-77 №8 устроен следующим образом. В «улитке» (специальном кожухе) размещено рабочее колесо, состоящее из 12 лопаток. Во время вращения колеса между лопатками проникает воздух, движется к его краям благодаря центробежной силе и выходит через нагнетательное отверстие.

Колесо сделано в виде полого цилиндра, на поверхности которого через равные промежутки, параллельно оси вращения колеса закреплены специальные лопатки. Колесо устанавливают на вал электропривода и закрепляется на нем при помощи болта.

Корпус аппарата является поворотным. Его можно закрепить под разным углом в одном из 6 возможных положений с шагом в 45.

Модификации

Вентилятор укомплектован асинхронными электродвигателями как общепромышленными, так и взрывозащищенными с частотой 50 Гц, рассчитанными на напряжение 380 В (380/220). Двигатели обладают различной мощностью и могут вращаться с разной частотой, что позволяет расширить выбор аэродинамических характеристик прибора.

Двигатель и корпус прибора закрепляется на специальной раме. Сварная рама производится из гнутого металлического профиля. Вентилятор ВР 86-77-8 конструируют как по 1 схеме (прямое соединение рабочего колеса и двигателя), так и по 5 (соединение с помощью ременного привода).

По просьбе заказчика аппарат может быть укомплектован виброизоляторами (их необходимо устанавливать между основанием и рамой прибора) и гибкими вставками. Данные вентиляторы могут быть изготовлены из нержавеющей (ВР 86-77-8К1) или углеродистой стали, алюминиевого сплава (ВР 86-77-8ВК3) или из нескольких различных материалов (ВР 86-77-8В).

Важно! Вентиляторы этой серии предназначены для перемещения воздуха, содержащего не более 0,1 г липких компонентов, волокон и пыли в 1 м3. В воздухе недопустимо наличие взрывчатых веществ!

Характеристики

Технические характеристики вентилятора ВР 86-77-8

Марка
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВР 86-77 №8
1
0,9 960 4 112MB6 8,1-19,0 700-275 250
ДО-42
5
0,95 960 5,5 132S6 11,6-19,9 840-435 270
1
725 2,2 112MA8 8,2-15,3 520-380 254
960 5,5 132S6 11,1-21,6 990-640 277
1450 18,5 160M4 17,1-32,4 2150-1400 312
1,05
725 3 112MB8 8,8-18,1 660-310 280
960 7,5 132M6 11,6-24,5 1180-540 293
1,1
725 4 132S8 8,9-18,2 780-360 325
960 7,5 132M6 11,8-17,8 1350-110 330
960 11 160S6 11,8-24,5 1350-640 337
ВР 86-77 №8
5
1
495 0,75 подбор 4,5-11,0 253-108 318
ДО-42
5
575 1,1 подбор 5,2-12,8 245-144 320
640 1,5 подбор 5,8-14,1 430-175 320
735 2,2 подбор 6,8-16,1 550-240 333
815 3 подбор 7,4-18,0 690-285 340
900 4 подбор 8,2-20,0 830-350 357
1000 5,5 подбор 9,1-22,1 1040-430 377
1120 7,5 подбор 10,2-25,0 1300-530 393
1280 11 подбор 11,7-27,5 1630-700 437

Аэродинамические характеристики вентилятора ВР 86-77 №8 исп.1

а8-1

а8-2

Аэродинамические характеристики вентилятора ВР 86-77 №8 исп.5

а8-5

Габаритные размеры

86-77 габариты

86-77 размеры

86-77 наклон

86-77 размеры наклон

86-77 сх.5 габариты

86-77 сх.5 размеры

86-77 сх.5 размеры наклон
