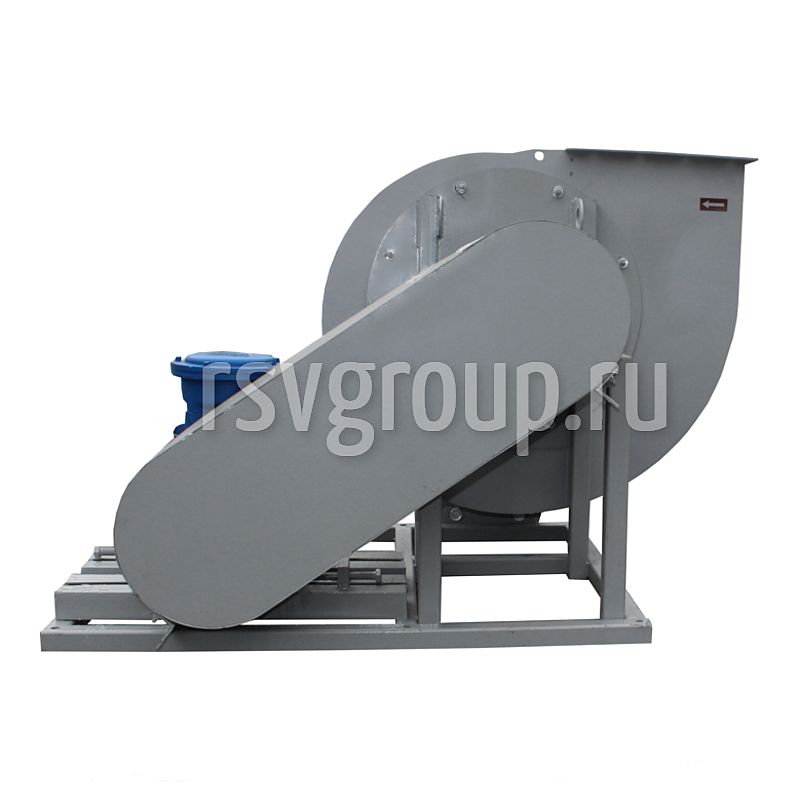

Вентилятор ВЦ 14-46 №8 схема 5

Цена от: 186 230

Наличие на складе по запросу

Радиальный вентилятор среднего давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 32
  • Конструктивное исполнение — схема 5
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Характеристики

Технические характеристики ВЦ 14-46-8 схема 5

Вентилятор
Исп.
Тип *
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Производ-сть, м³х1000/час Полное давление, Па марка кол-во
ВЦ 14-46 №8 (3 кВт 300 об/мин)
5
подбор 6,25-20,1 220-275
380 без эд
ДО-43
6
ВЦ 14-46 №8 (5,5 кВт 350 об/мин) подбор 7,41-24,1 295-375
ВЦ 14-46 №8 (7,5 кВт 400 об/мин) подбор 8,51-27,2 380-490
ВЦ 14-46 №8 (11 кВт 450 об/мин) подбор 9,54-30,3 480-610
ВЦ 14-46 №8 (15 кВт 500 об/мин) подбор 10,7-34,5 600-760
ВЦ 14-46 №8 (18,5 кВт 560 об/мин) подбор 11,9-98,1 750-960
ВЦ 14-46 №8 (22 кВт 620 об/мин) подбор 13,3-42,5 910-1190
ВЦ 14-46 №8 (30 кВт 680 об/мин) подбор 14,3-46,1 1110-1400
ВЦ 14-46 №8 (45 кВт 750 об/мин) подбор 16,0-51,2 1380-1710
ВЦ 14-46 №8 (55 кВт 820 об/мин) подбор 17,5-55,5 1600-2010
ВЦ 14-46 №8 (75 кВт 880 об/мин) подбор 18,2-60,0 1820-2480

Аэродинамические характеристики ВЦ 14-46 №8 исполнение 5

8-5

Габаритные размеры

габ8677сх5-1

габ8677сх5-2

Вентилятор A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм C5, мм D, мм D1, мм T1, мм T2, мм L, мм
ВЦ 14-46-8 520 591,5 591,5 755 1082 322 239 591 803 850 1257,5
ВЦ 14-46-10 653 600 600 780 1152 370 360 710 1000 1050 754 754 1350
ВЦ 14-46-12,5 813 907 907 1025 1527 478 588 505 829 1250 1310 1690
Вентилятор L1, мм a1, мм a2, мм d, мм d1, мм d2, мм h, мм t1, шт. t2, шт. n, шт. n1, шт. n2, шт. n3, шт. n4, шт. l, мм
ВЦ 14-46-8 1026 560 560 10 10 14 907 16 4 8 389
ВЦ 14-46-10 1376 698 696 11 12 14 1120 150 150 12 20 8 4 4 450
ВЦ 14-46-12,5 1678 875 875 12 10 16 1375 16 4 10 545,5

8677сх5угл
8677сх5угсп

Вентилятор
Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВЦ 14-46-8 1856 830 533 1780 754 963 1730,5 704,5 830
ВЦ 14-46-10 2431 1055 660 2318 942 1213 2256 880 1055
ВЦ 14-46-12,5 2980 1302 785 2851 1173 1476 2768 1090 1302
Вентилятор
Пр 270º Пр 315º Пр 0º Спец.
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВЦ 14-46-8 1559 533 606 1989 963 556,5 1632 606 533
ВЦ 14-46-10 2036 660 755 2588 1213 693 2131 755 660
ВЦ 14-46-12,5 2463 785 925 3154 1590,5 843 2227 925 785
Вентилятор
Пр 45º Спец. Пр 90º Спец. Пр 135º Спец.
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВЦ 14-46-8 1583 556,5 963 1559 533 830 1989 963 754
ВЦ 14-46-10 2068 692 1213 2036 660 1055 2588 1213 942
ВЦ 14-46-12,5 2521 843 1476 2463 785 1302 3154 1476 1173

Описание

Назначение

Вентоборудование радиального типа среднего давления ВЦ 14-46 8 схема №5 на ременной передаче обеспечивает одностороннее всасывание газовоздушных потоков. Изделию характерно правостороннее и левосторонне вращение воздуха загнутыми лопатками, находящимися внутри рабочего колеса. Последнее, расположено в спиралеобразном (поворачивающемся каждые 45 градусов) корпусе. Вентилятор производится согласно стандарту ГОСТ-5976 (исполнение №5), а также техническому условию ТУ 28.25.20.112-001-053443443-2016.

Особенности

Производитель рекомендует производить установку радиального вентилятора ВЦ 14-46 №8 сх.5 в таком месте, которое обеспечит средний показатель квадратической виброскорости не > 2 мм/с. Кроме того, не допускается перемещение газовоздушных смесей, с высокой степенью агрессивности (температура ниже или выше предела -40/+40 градусов по Цельсию; наличие взрывоопасных паров; наличие веществ, вызывающих быструю коррозию металла и т.д.). Твердые примеси (более 100 мг/м3), а также «клейкая» пыль способны нанести серьезный вред работе оборудования. Диффузионное устройство (расположенное на выходе) требуется при функционировании вентилятора на «всасывание» воздушных потоков.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Объем производительности (в тысячах кубометров) радиального вентилятора ВЦ 14-46 8 по пятой схеме составляет: 6250 – 60000 кубометров в час. Диапазон вращения колеса равен: от 300 до 880, мощность (кВт) 3,0-75,0. Максимальные габариты веса (вместе с электродвигателем) –от 380 килограмм.

За установку во второй и третьей климатической категории отвечает ГОСТ 15150-69. Первая категория возможна, при полной защите вентилятора от атмосферного воздействия (осадки, солнечные лучи). При соблюдении всех рекомендуемых эксплуатационных норм, представленных производителем, модель рассчитана на функционирование на срок от 12 лет.

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Сертификаты

декларация радиальные

Подключение

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить двигатель и вентилятор;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
