Заслонки воздушные унифицированные серии 5.904–49
- АЗД 190 – прямоугольное сечение с электроприводом
- АЗД 192 – прямоугольное сечение с ручным управлением

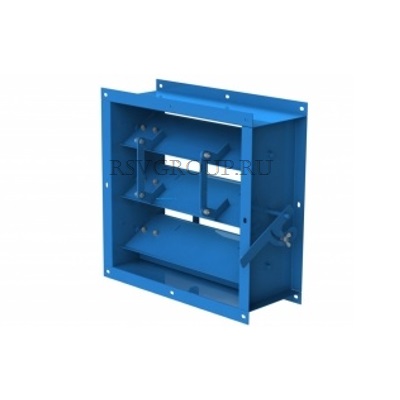

Заслонка воздушная унифицированная АЗД (190, 192)
Цена от: 2 128 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Назначение
Прямоугольные воздушные заслонки категории 5.904-49:
- АЗД 190.000-00…07 с однооборотным электроприводом;
- АЗД 192.000-00…07 с ручной регулировкой.
Применяются в технических системах воздуховодов.
Модификации
Изготавливаются в виде тонкостенного стального короба с запорными лопатками на горизонтальных осях вращения. В режиме “открыть-закрыть” лопатки одновременно вращаются с помощью узла механизмов, состоящего из рычагов и тяг. Количество лопаток зависит от размера заслонки, минимальное количество – 1 шт., максимальное – 3 шт.
Заслонки типа АЗД 190 управляются вручную.
В заслонках модификации АЗД 192 движение запорных планок производится с помощью общепромышленного электрического привода серии МЭО российского производства, взаимозаменяемого импортным аналогом NM-230.
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! При креплении устройства к воздухопроводу оси лопаток устанавливаются горизонтально.
Характеристики рабочей среды
- химический состав перемещаемого многокомпонентного воздуха при воздействии на углеродистую сталь- нейтральный;
- максимальная температура воздуха – +80ºС;
- критическое давление воздушного потока – 1500 Па;
- допустимая скорость перемещаемого воздуха – 20 м/с;
- отсутствие взрывоопасных примесей, клейких и волокнистых микрочастиц;
- содержание пыли и твердых частиц – не больше 100 г/куб.м.
Габаритные размеры
Заслонка воздушная АЗД 190
|
Заслонка
|
Размеры, мм |
n, шт.
|
Масса, кг
|
||||||
| H | H1 | H2 | L | L1 | L2 | d | |||
|
А3Д 190.000–00
|
250
|
280
|
544
|
250 | 280 | 342 |
7
|
6 | 15,8 |
|
А3Д 190.000–01
|
400
|
430
|
492
|
8 | 16,9 | ||||
|
А3Д 190.000–02
|
400
|
430
|
694
|
8 | 19 | ||||
|
А3Д 190.000–03
|
500 | 530 | 592 | 8 | 20,5 | ||||
|
А3Д 190.000–04
|
600
|
630
|
692
|
12 | 22,3 | ||||
|
А3Д 190.000–05
|
600 | 630 | 894 |
10
|
16 | 26 | |||
|
А3Д 190.000–06
|
800 | 830 | 1094 | 800 | 830 | 892 | 16 | 35,2 | |
|
А3Д 190.000–07
|
1000 | 1040 | 1294 | 1000 | 1040 | 1092 | 24 | 46 | |

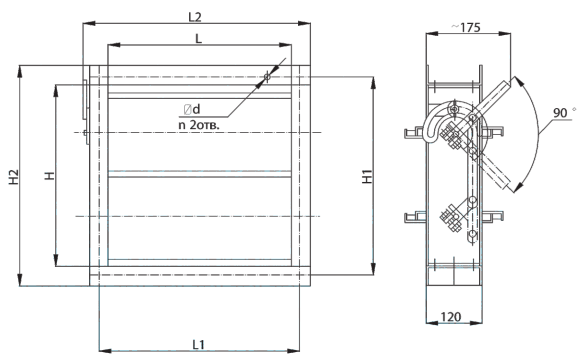

Заслонка воздушная АЗД 192
|
Заслонка
|
Размеры, мм |
n, шт.
|
Масса, кг
|
||||||
| H | H1 | H2 | L | L1 | L2 | d | |||
|
А3Д 192.000–00
|
250
|
280
|
330
|
250 | 280 | 340 |
7
|
6 | 5,8 |
|
А3Д 192.000–01
|
400
|
430
|
490
|
8 | 7,1 | ||||
|
А3Д 192.000–02
|
400
|
430
|
480
|
8 | 9,9 | ||||
|
А3Д 192.000–03
|
500 | 530 | 590 | 8 | 10,7 | ||||
|
А3Д 192.000–04
|
600
|
630
|
690
|
12 | 12 | ||||
|
А3Д 192.000–05
|
600 | 630 | 680 |
10
|
16 | 16,7 | |||
|
А3Д 192.000–06
|
800 | 830 | 880 | 800 | 830 | 890 | 16 | 25 | |
|
А3Д 192.000–07
|
1000 | 1040 | 1080 | 1000 | 1040 | 1090 | 24 | 35 | |
