Все о воздуховодах из оцинкованной стали

>>>Все о воздуховодах из оцинкованной стали

Промышленные системы или комплексы, связанные с транспортировкой или перемещением воздушных или газовых смесей, нуждаются в наличии воздуховодов, по которым осуществляется движение газовых потоков. К таким системам можно отнести:

  • Вентиляция (воздухообмен).
  • Аспирация (транспортировка мелких частиц в потоке воздуха).
  • Дымоотведение (удаление продуктов горения).
  • Транспортировка газовых смесей для производственных нужд.

Изготовление воздуховодов для этих целей производится по определенным правилам. Размеры и сечение каждого из них в обязательном порядке должно соответствовать определенным стандартам. Например, необходимы унифицированные элементы, позволяющие соединять каналы между собой или с другим оборудованием. В качестве материала для изготовления вентиляционных каналов используются:

  • Пластик.
  • Специальный текстиль.
  • Алюминиевая фольга.
  • Нержавеющая сталь.
  • Оцинкованная сталь.

Каналы из разных материалов имеют собственные характеристики и предназначены для выполнения определенных задач.

соединение воздуховодов

Воздуховоды из оцинкованной стали

В промышленных системах воздуховоды из оцинкованной стали являются наиболее распространенными. Причинами этого являются:

  • Относительно малый вес.
  • Прочность.
  • Сравнительно низкая цена.

Самым серьезным недостатком воздуховодов из оцинкованной стали является возможность образования и скопления конденсата, что может стать серьезной проблемой и требовать принятия мер по утеплению канала. Кроме того, для таких каналов характерен высокий уровень шума, особенно при наличии большого числа изгибов или переходов.

Технические характеристики:

  • Температура перемещаемого газа — до 80°.
  • Влажность — до 60%.
  • Диаметр — 100-1250 мм.
  • Толщина листа — от 0,5 мм до 1,25 мм (в зависимости от диаметра).
  • Длина до 3 м (для прямоугольных стандарт — 1,25 м).
  • Тип шва — сварной или фальцевый.

В целом, оцинкованная сталь — достаточно прочный и в то же время податливый материал, дающий возможность достаточно надежного и плотного монтажа.

Виды воздуховодов

Наиболее заметным отличием воздуховодов является их форма. Используются:

Круглые воздуховоды имеют ряд преимуществ по сравнению с прямоугольными:

  • Меньшее аэродинамическое сопротивление.
  • Более экономичная форма — изоляционных материалов уходит меньше на 13%, не используются фланцы, есть возможность установки в более компактных условиях.
  • Отсутствует необходимость очистки.
  • Форма канала не способствует возникновению турбулентностей, что значительно снижает уровень шума.

круглые

При этом, спрос на прямоугольные воздуховоды вполне стабилен. Прямоугольная форма канала считается более привлекательной внешне, она выглядит более компактно и не слишком портит вид помещения. Кроме того, вычислить площадь воздуховода прямоугольного сечения проще, чем измерить диаметр круглой трубы, особенно большого размера. Для систем с малым давлением, не транспортирующих вредных аэрозолей или пыли, такой вариант вполне приемлем.

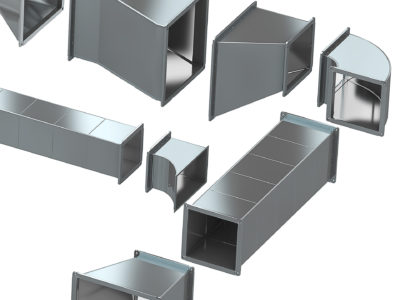

прямоугольные

Кроме того, по величине внутреннего давления различают:

  • Воздуховоды класса «Н», т.е. нормального давления. Используются, как правило, в системах вентиляции или дымоудаления. Не нуждаются в сильной герметизации, при расчетах таких каналов могут предусматриваться небольшие потери.
  • Воздуховоды класса «П» — плотные. Этот тип каналов используется при повышенных давлениях в системе (от 0,6 кПа). Соединения обрабатываются герметиком, в обязательном порядке должен иметься герметичный замок.

Существуют два типа изготовления круглых воздуховодов:

  • Спирально-навивные. При изготовлении используется сплошная металлическая лента, которая скручивается в спираль нужного диаметра, боковые стыки соединяются и получается сплошная труба. Ее преимущества заключаются в высокой прочности — стыки играют роль ребер жесткости. Кроме того, при изготовлении можно получать трубу большой длины. При этом, имеются и недостатки — ребра жесткости создают множество участков с возможным скоплением пыли или иных мелких частиц.
  • Прямошовные. Такие каналы делаются путем прямого сворачивания листа оцинкованной стали в трубу нужного диаметра и закрепления шва. Имеют меньшее аэродинамическое сопротивление. Кроме того, они дешевле, чем спирально-навивные, но, при ограничении в длине, нуждаются в большом количестве соединительных элементов. Такие воздухопроводы используются в небольших системах, не несущих существенных нагрузок и не эксплуатируемых на ответственных участках.

Фасонные изделия для воздуховодов

Любое изменение геометрии канала — изгиб, примыкание или раздвоение, окончание — могут быть реализованы только при наличии соответствующих элементов. Такие элементы называются фасонными изделиями. Применяются следующие виды:

  • Отвод круглый или прямоугольный. Служит для изменения направления линии. Изготавливаются 5 типов — 90°, 60°, 45°, 30°, 15°.
  • Переход круглый или прямоугольный. Обеспечивает соединение линий с разными диаметрами или размерами.
  • Тройник. Обеспечивает примыкание одной линии к другой. Бывают разные типы тройников — примыкание круглых каналов (одного или разных диаметров), или примыкание прямоугольного канала к круглому (или наоборот).
  • Ниппель круглый. Служит для продольного соединения круглых воздуховодов, плотно вставляется внутрь двух смежных каналов.
  • Муфта круглая. Соединяет два круглых канала по длине, одевается поверх трубы.
  • Врезка прямоугольная или круглая. Осуществляет примыкание одной линии к другой.
  • Крестовина прямоугольная или круглая. Соединяет между собой перпендикулярные линии каналов.
  • Утка (S-образный переход). Служит для соединения двух воздухопроводов, не совпадающих по оси (вариант — не совпадающих по оси и диаметру).
  • Заглушка. Устанавливается на торце трубы, герметично закрывая его.

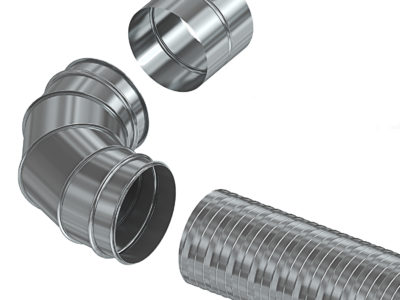

отвод

Используя фасонные изделия, можно получить систему воздуховодов любой необходимой конфигурации, совместить прямоугольные и круглые трубы разных размеров. Роль таких элементов крайне важна и ответственна, поскольку они подвергаются повышенным аэродинамическим нагрузкам и находятся в участках турбулентности потока. Требования к качеству изготовления и прочности таких элементов довольно высоки, кроме того, важна точность и полное соответствие с другими элементами системы.

переход

Воздуховоды из оцинкованной стали — наиболее распространенный тип вентиляционных труб, имеющий сравнительно невысокую стоимость, хорошие технические характеристики, широкий выбор типоразмеров под любую задачу. Для любого варианта формы или диаметра канала изготавливается полный ассортимент фасонных изделий, обеспечивающих изменение геометрии, переход на другой размер или тип сечения и т.д. Удачное сочетание качества и стоимости материала делает оцинкованные вентиляционные каналы надежными и востребованными типами воздуховодов, способных эффективно выполнять свою работу в соответствующих условиях.

Заказать воздуховоды из оцинкованной стали можно отправив нам заявку по e-mail: info@rsvgroup.ru , либо позвонить по бесплатному телефону 8-800-200-02-85
